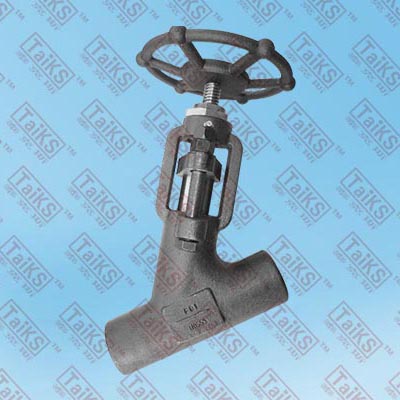

Y型承插焊工藝閥（Y  TYPE  Socket weld globe valve )

入口（Inlet)：Ф14 mm.Ф16 mm.Ф18 mm.Ф22 mm.Ф25 mm. Ф28mm.Ф34 mm (承插焊) (Socket Weld)

   出口(Outlet)：Ф14 mm.Ф16 mm.Ф18 mm.Ф22 mm.Ф25 mm. Ф28mm.Ф34 mm (承插焊) (Socket Weld)

 通徑(Orifice):DN10 —DN25

壓力等級(Working Pressure):16MPa—100MPa,3532PSi—15000PSi,600lb—4500lb

適用溫度(Suitable temperature):-65°F(-54℃)—1500°F(816℃)

材質(Materials):316L.316SS.316H. 347.347H.304SS.321SS.1Cr18Ni9Ti.20#.A105.

   12Cr1MoV.F91..F92.Duplex2205.Duper duplex2507.WB36.Monel.inconel.hastelloyc

保溫截止閥屬于強制密封式閥門，所以在閥門關閉時，須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

高溫高壓截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到z大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

液化氣截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
